一、触及光伏电缆选型的相关标准和标准

1，DL/T5044-2004中华人民共和国电力行业标准

选用多芯电缆时，其答应载流量可按同截面单芯电缆数值核算。

由直流柜引出的操控线、信号线应挑选铜芯电缆。其压降不该大于直流体系标称电压的5%。

直流电缆的挑选和敷设应契合GB50217中有关的规则。

2，GB50217电力工程电缆设计标准

直流供电回路宜选用两芯电缆，当需求时可选用单芯电缆。

高温（100℃以上）或低温（-20℃以下）场所不宜用聚氯乙烯绝缘电缆。

直埋敷设电缆时，当电缆接受较大压力或许有机械损害风险时，运用钢带铠装电缆。

最大作业电流效果下的电缆芯温度，不得超越按电缆运用寿命确认的答应值。

确认电缆继续答应载流量的环境温度，假如电缆敷设在空气中或电缆沟，应取最热月日最高温度的平均值。

3，电缆途径的挑选应契合下列规则

（1）防止电缆遭受机械性外力、过热、腐蚀等损害。

（2）满意安全要求条件下使电缆较短。

（3）便于敷设、维护。

（4）避开即将发掘施工的当地

（5）电缆在任何敷设方法及其悉数途径条件的上下左右改动部件，都应满意电缆答应曲折半径要求。

二、光伏发电体系电缆品种、特色及敷设方法光伏发电体系电缆品种首要有：

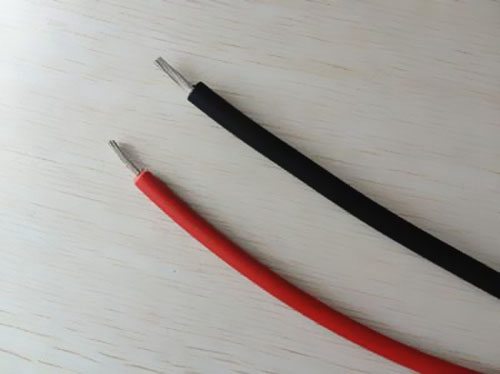

光伏专用电缆：PV1-F1*4mm²

组串到汇流箱的电缆一般用：光伏专用电缆PV1-F1*4mm²。

特色：光伏电缆，结构简略，其运用的聚烯烃绝缘材料具有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境条件下运用，具有必定的机械强度。

敷设：可穿管中加以维护，运用组件支架作为电缆敷设的通道和固定，下降环境要素的影响。

动力电缆：ZRC-YJV22

钢带铠装阻燃交联电缆ZRC-YJV22广泛运用于：汇流箱到直流柜，直流柜到逆变器，逆变器到变压器，变压器到配电装置的衔接电缆，配电装置到电网的衔接电缆。

光伏发电体系中比较常见的ZRC-YJV22电缆标称截面有：2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm²。

特色：（1）质地较硬，耐温等级90℃，运用方便，具有介损小、耐化学腐蚀和敷设不受落差约束的特色。（2）具有较高机械强度，耐环境应力好，杰出的热老化功能和电气功能。

敷设：可直埋，适用于固定敷设，习惯不同敷设环境（地下，水中，沟管及地道）的需求。

动力电缆：NH-VV

NH-VV铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆。适合于额外电压0.6/1KV。

运用特性：长时间答应作业温度为80℃。敷设时答应的曲折半径：单芯电缆不小于20倍电缆外径，多芯电缆不小于12倍电缆外径。电缆在敷设时环境温度不低于0摄氏度的条件下，无须预先加热。电压敷设不受落差约束。

敷设：适合于有耐火要求的场合，可敷设在室内，地道及沟管中。留意不能接受机械外力的效果，可直接埋地敷设。

操控电缆：ZRC-KVVP

ZRC-KVVP铜芯聚氯乙烯绝缘聚氯乙烯护套织造屏蔽操控电缆。适用于沟通额外电压450/750V及以下操控、监控回路及维护线路。

特色：长时间答应运用温度为70℃。最小曲折半径半径不小于外径的6倍。

敷设：一般敷设在室内、电缆沟、管道等要求屏蔽、阻燃的固定场所。

通讯电缆：DJYVRP2-22

DJYVRP2-22聚乙烯绝缘聚氯乙烯护套铜丝织造屏蔽铠装核算机专用软电缆，适用于额外电压500V及以下关于防搅扰要求较高的电子核算机和自动化衔接电缆。

特色：DJYVRP2-22电缆具有抗氧化性，绝缘电阻高，耐电压好，介电系数小的特色，在确保运用寿命的一起，还能削减回路间的彼此串扰和外部搅扰，信号传输质量高。最小曲折半径不小于电缆外径的12倍。

敷设：电缆答应在环境温度-40℃~50℃的条件下固定敷设运用。敷设于室内，电缆沟，管道等要求静电屏蔽的场所。

通讯电缆：RVVP

铜芯聚氯乙烯绝缘聚氯乙烯护套绝缘屏蔽软电缆RVVP，又叫做电气衔接抗搅扰软电缆，是适用于报警、安防等需防搅扰，安全高效数据传输的通讯电缆。

特色：额外作业电压3.6/6KV，电缆导线的长时间作业温度为90℃，最小答应曲折半径为电缆外径的6倍。首要用来做通讯电缆，起到抗搅扰的效果。敷设：RVVP电缆不能再日光下暴晒，底线芯有必要杰出接地。如需按捺电气搅扰强度的弱电回路通讯电缆，敷设于钢制管、盒中。与电力电缆平行敷设时彼此距离，宜在或许的范围内远离。

射频电缆：SYV

实芯聚乙烯绝缘聚氯乙烯护套射频同轴电缆SYV。

特色：监控中常用的视频线首要是SYV75-3和SYV75-5两种.假如要传输视频信号在200米内能够用SYV75-3，假如在350米范围内就能够用SYV75-5。

敷设：可穿管敷设。

三、光伏电缆的选型核算

电缆截面的挑选应满意答应温升、电压丢失、机械强度等要求，直流体系电缆按电缆长时间答应载流量挑选，并按电缆答应压降校验，核算公式如下：

按电缆长时间答应载流量：Ipc>=Ical

按回路答应电压降：Scac=P˙2LIca/△Up

式中：Ipc----电缆答应载流量，A；

Ica----核算电流，A；

Ical----回路长时间作业核算电流，A；

Scac----电缆核算截面，mm²；

P----电阻系数，铜导体P=0.0184Ω˙mm²/m，铝导体P=0.0315Ω˙mm²/m；

L----电缆长度，m；△Up----回路答应电压降，V。

留意：电缆的载流量受敷设方法及周围环境影响较大，电缆的电压降受电缆长度的影响较大，所以载流量能够认为是电缆长时间运转绝不或许超越的值，最好按电缆载流量的70%~80%来挑选电缆才干有用的确保线路的温升及电压降。
