低压电力电缆：3kV及以下；中压电力电缆：6kV~35kV；高压电力电缆：66kV~110kV；超高压电力电缆：220kV~500kV；特高压电力电缆：750kV；1000kV。



　　依照绝缘资料区分电缆类型



　　1、交联聚乙烯绝缘电缆2、聚氯乙烯（PVC）绝缘电缆3、聚乙烯（PE）绝缘电缆4、橡胶绝缘电缆5、粘性油纸绝缘电缆6、不滴流油纸绝缘电缆7、充油电缆8、充气电缆



　　电缆规范类型的意义



　　比方：ZR-YJY22-8.7/10kV-3×240



　　①前半部分表明类型：ZR-YJY22阻燃交联聚乙烯绝缘铜芯聚乙烯内护套双层钢带铠装聚氯乙烯外护套。



　　②后半部分表明规范：8.7/10kV-3×240电缆规划的相电压U0为8.7kV；电缆规划的线电压U为10kV；三个线芯，每芯标称截面为240㎜2。



　　电缆网中的两个电压概念



　　①电力体系电压：电力体系正常运转时的额外电压。如220V、380V、10kV、35kV、110kV、220kV、500kV等。



　　②电缆产品电压：表明为U0/U（Um）。如；6/10(12)kV、8.7/10(12)kV、21/35(40.5)kV、26/35(40.5)kV、64/110(126)kV。其间：U0：相电压；U：线电压；Um：设备可接受的“最高体系电压”的最大值（最高电压）。



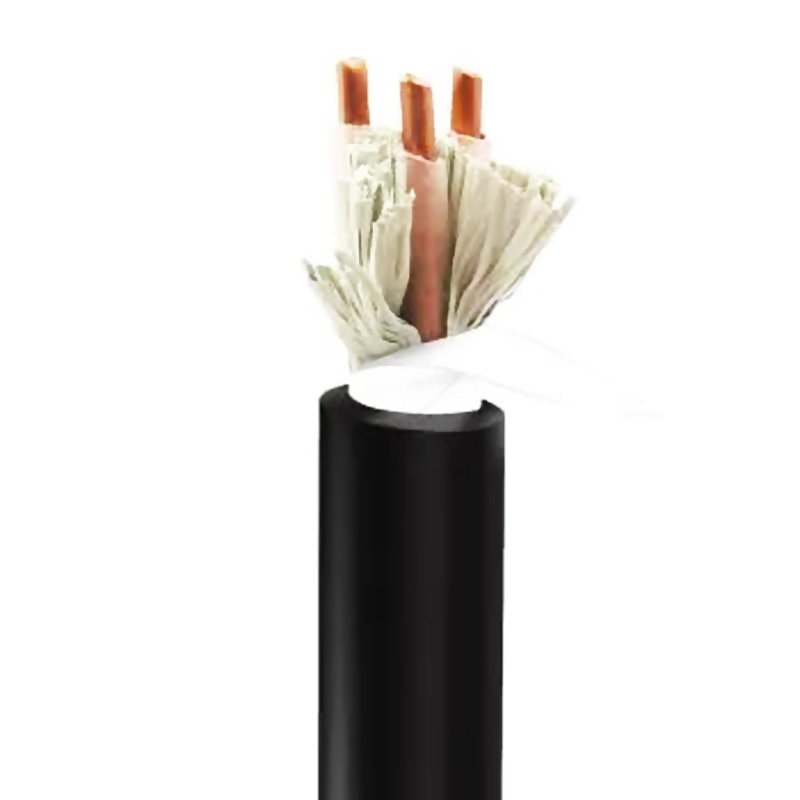

　　电力电缆的根本结构线芯



　　①效果是用来传输电能，常用资料为铜、铝。



　　②截面积（计量单位平方毫米）：为了便于制作和运用电缆的截面采纳规范系列规范，我国的规定是：2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、2000、2500等。



　　③线芯结构：采纳多根细丝绞组成束，之后经过模具进行压紧，使紧压系数从0.73提高到0.9以上，有利于进行压接衔接。



　　④电缆导体电阻：导体自身具有电阻，经过电流时会发热，其温升数值是约束电缆载流量的要害因素。咱们期望导体的电阻越小越好。



　　导体屏蔽层（也称内屏蔽层、内半导电层）



　　①导体屏蔽层是挤包在电缆导体上的非金属层，与导体等电位，体积电阻率为100~1000Ω•m。与导体等电位。



　　②一般状况3kV及以下低压电缆没有导体屏蔽层，6kV及以上的中高压电缆都必须有导体屏蔽层。



　　③导体屏蔽层首要效果：消除导体外表的坑洼不平；消除导体外表的顶级效应；消除导体与绝缘之间的孔隙；使导体与绝缘之间严密的触摸；改进导体周边的电场散布；关于交联电缆导体屏蔽层还具有按捺电树成长和热屏蔽效果。



　　绝缘层（也称主绝缘）



　　①电缆主绝缘具有耐受体系电压的特定功用，在电缆运用寿命周期内，要长时间接受额外电压和体系毛病时的过电压，雷电冲击电压，确保在作业发热状态下不产生相对地或相间的击穿短路。因而主绝缘资料是电缆的质量要害。



　　②交联聚乙烯是一种杰出的绝缘资料，现在得到广泛的运用,其色彩为青白色半透明。其特性是：较高的绝缘电阻；可以耐受较高的工频、脉冲电场击穿强度；较低的介质丢失角正切值；化学功用安稳；耐热功用好，长时间答应运转温度90℃；杰出的机械功用，易于加工和工艺处理。



　　绝缘屏蔽层（也称外屏蔽层、外半导电层）



　　①绝缘屏蔽层是挤包在电缆主绝缘上的非金属层，其资料也是交联资料，具有半导电的性质，体积电阻率为500~1000Ω•m。与接地维护等电位。



　　②一般状况3kV及以下低压电缆没有绝缘屏蔽层，6kV及以上的中高压电缆都必须有绝缘屏蔽层。



　　③绝缘屏蔽层的效果：电缆主绝缘与接地金属屏蔽之间的过渡，使之有严密的触摸，消除绝缘与接地导体之间的孔隙；消除接地铜带外表的顶级效应；改进绝缘外表周边的电场散布。



　　④绝缘屏蔽依照工艺分为可剥离型和不行剥离型，一般中压电缆，35kV及以下选用可剥离型，好的可剥离绝缘屏蔽具有杰出的附着力，剥离后没有半导电颗粒残留。110kV及以上选用不行剥离型。不行剥离型屏蔽层与主绝缘的结合更严密，施工工艺要求更高。



　　金属屏蔽层



　　①金属屏蔽层包裹在绝缘屏蔽层外，金属屏蔽层一般选用铜带或铜丝，它是将电场约束在电缆内部，维护人身安全的要害结构。也是维护电缆免受外界电气搅扰的接地屏蔽层。



　　②在体系产生接地或短路毛病时，金属屏蔽层是短路接地电流的通道，其截面积应根据体系短路容量、中性点接地方法核算确认，一般10kV体系核算屏蔽层截面积引荐不小于25平方毫米。



　　③在110kV及以上电缆线路中金属屏蔽层是由金属护套构成，既有电场屏蔽效果还有防水密封功用，一起还兼有机械维护功用。



　　④金属护套的资料和结构一般选用波纹铝护套；波纹铜护套；波纹不锈钢护套；铅护套等。别的有一种复合护套，是选用铝箔贴在PVC、PE护套内的结构，在欧美的产品中运用较多。



　　特别合适选用电缆网的状况



　　重要工作场所：党政机关；科研院所；世界组织；使领馆



　　线路密布的场所：如坐落市区的变电站、配电室；发电厂；大型企业内；商业中心；CBD区域；金融中心；城市广场；高层建筑；居民小区风景名胜；



　　文物维护区重要跨过：跨过铁路；跨过高速公路；跨过河流。
