根本结构

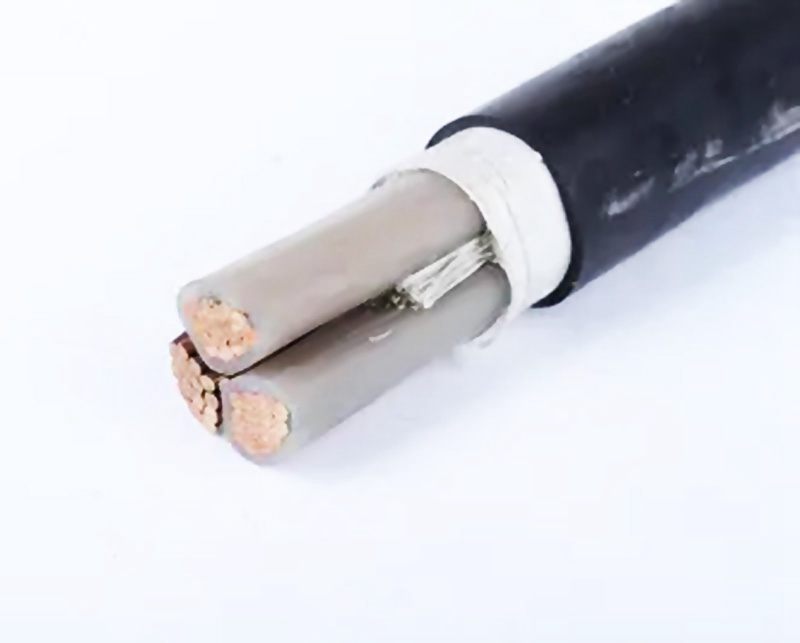

电力电缆的根本结构由线芯（导体）、绝缘层、屏蔽层和维护层四部分组成。

（1）线芯

线芯是电力电缆的导电部分，用来运送电能，是电力电缆的首要部分。

（2）绝缘层

绝缘层是将线芯与大地以及不同相的线芯间在电气上互相阻隔，确保电能运送，是电力电缆结构中不行短少的组成部分。

（3）屏蔽层

15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。

（4）维护层

维护层的作用是维护电力电缆免受外界杂质和水分的侵入，以及避免外力直接损坏电力电缆。

分类:

按电压等级分:

按电压等级可分为中、低压电力电缆（35千伏及以下）、高压电缆 (110千伏以上)、超高压电缆（275～800千伏）以及特高压电缆（1000千伏及以上）。此外，还可按电流制分为沟通电缆和直流电缆。

按绝缘材料分:

1、油浸纸绝缘电力电缆 以油浸纸作绝缘的电力电缆。其运用前史Z长。它安全可靠，运用寿命长，价格低廉。首要缺陷是敷设受落差约束。自从开宣布不滴流浸纸绝缘后，处理了落差约束问题，使油浸纸绝缘电缆得以持续广泛运用。

2、塑料绝缘电力电缆 绝缘层为揉捏塑料的电力电缆。常用的塑料有聚氯乙烯、聚乙烯、交联聚乙烯。塑料电缆结构简略,制作加工便利，重量轻，敷设装置便利,不受敷设落差约束。因而广泛运用作中低压电缆，并有替代粘性浸渍油纸电缆的趋势。其Z大缺陷是存在树枝化击穿现象，这约束了它在更高电压的运用。

3、橡皮绝缘电力电缆 绝缘层为橡胶加上各种配合剂，通过充沛混炼后挤包在导电线心上，通过加温硫化而成。它柔软，赋有弹性，适合于移动频频、敷设曲折半径小的场合。常用作绝缘的胶料有天然胶-丁苯胶混合物，乙丙胶、丁基胶等。
