你现在的位置:>首页>射频同轴电缆的分类方法
发布时间:2019.10.09 新闻来源:广州荔湾电线厂有限公司_广州荔湾电缆_广州电缆 浏览次数:

同轴射频电缆因为其表里导体处于同心方位,电磁能量限制在表里导体之间的介质内传达,因而具有衰减小,屏蔽功能高,运用频带宽及功能安稳等长处。




射频电缆的结构是多种多样的,能够依据不同的方法和型式来分类。

一、按电缆结构分类

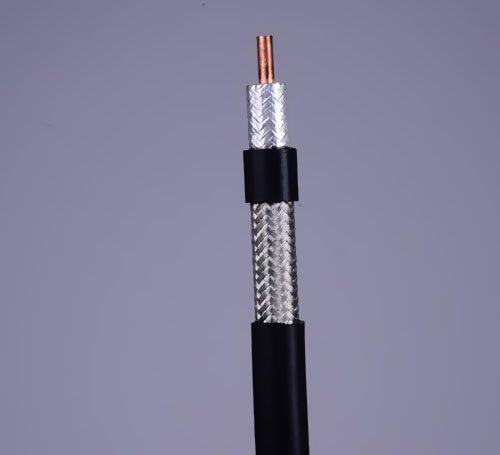

(1)同轴射频电缆

同轴射频电缆是最常用的结构型式。因为其表里导体处于同心方位,电磁能量限制在表里导体之间的介质内传达,因而具有衰减小,屏蔽功能高,运用频带宽及功能安稳等明显长处。一般用来传输500千赫到18千兆赫的射频能量。

现在,常用的射频同轴电缆有两类:50Ω和75Ω的射频同轴电缆。特性阻抗75Ω射频同轴电缆常用于CATV网,故称为CATV电缆,传输带宽可达1GHz,现在常用CATV电缆的传输带宽为750MHz。

(2)对称射频电缆

对称射频电缆回路其电磁场是开放型的,因为在高频下有辐射电磁能,因而使衰减增大,并导致屏蔽功能差,再加上大气条件的影响,一般较少选用。对称射频电缆首要用在低射频或对称馈电的状况中。

(3)螺旋射频电缆

同轴或对称电缆中的导体,有时可做成螺旋线圈状,借以增大电缆的电感,然后增大了电缆的波阻抗及推迟电磁能的传输时刻,前者称为高阻电缆,后者称为推迟电缆。假如螺旋线圈沿长度方向卷绕的密度不同,则可制成变阻电缆。

二、按绝缘型式分类

(1)实体绝缘电缆

在这种电缆的表里导体之间悉数填满实体高频电介质,大多数软同轴射频电缆都是选用这种绝缘型式。

(2)空气绝缘电缆

电缆的绝缘层中,除了支撑表里导体的一部分固体介质外,其他大部分体积均是空气。其结构特色是从一个导体到另一个导体能够不经过介质层。空气绝缘电缆具有很低的衰减,是超高频下常用的结构型式。

(3)半空气绝缘电缆

这种结构型式是介于上述两种之间的一种绝缘型式,其绝缘也是由空气和固体介质组合而成,但从一个导体到另一个导体需求经过固体介质层。

三、按绝缘材料分类

塑料绝缘电缆、橡皮绝缘电缆及无机矿藏绝缘电缆。

四、按柔软性分类

分为柔软电缆、平软电缆及刚性电缆等。

五、按传输功率巨细分类

分为0.5千瓦以下的低功率、0.5~5千瓦中功率、5千瓦以上的大功率电缆。

六、按产品用处特色分类

分为低衰减、低噪音、微小型及搞稳相电缆等。




本文共分 1
