在当时的修建配电体系中,矿藏绝缘电缆正越来越广泛地得以运用,其耐火性、耐久性、安全性、可靠性和经济型是传统的电力电缆所无法替代的。本文就带着咱们来认识一下矿藏绝缘电缆:
什么结构?用在何处?怎么装置?
在解读上述问题之前
先来看看为什么要运用矿藏绝缘电缆
这样有助于咱们从根本上了解
矿藏绝缘电缆在火灾条件下不仅能确保火灾连续时间内(180分钟以上)的消防供电,还不会延燃,不会发生烟雾,不会发生次生灾祸,从而为消防抢救赢得宝贵时间。
由此可见
矿藏绝缘电缆是修建消防所须的
什么结构?
《民用修建电气设计规范》JGJ16-2008规则:
矿藏绝缘电缆是选用无机物氧化镁作为芯线绝缘资料,无缝铜管外套和铜质线芯。

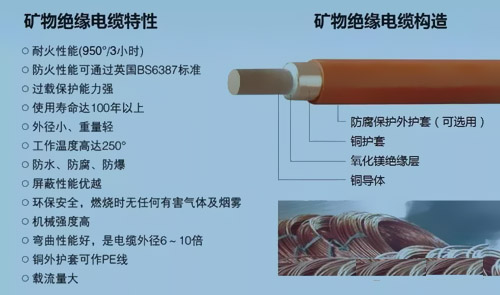

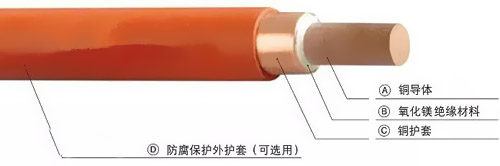

▲ 由图可见,矿藏绝缘电缆的结构很简单,主要由①铜和②氧化镁两种资料,构成①铜护套+②氧化镁绝缘+③铜导体的线缆(可加外护套)。
《额外电压750V及以下矿藏绝缘电缆及终端》GB/T13033.2-2007规则:
矿藏绝缘电缆的类型有BTTZ、BTTVZ、BTTQ、BTTVQ。BTTVZ/BTTVQ就是在BTTZ/BTTQ的基础上多一层外护套。B----布线用固定装置电力电缆T----铜护套T----铜导体V/Y----外护套:聚氯乙烯V,聚乙烯YZ/Q----耐电压等级:Z重型750V,Q轻型500V
示例:
BTTZ-4x(1x300),表明为:截面为300mm2,4芯重型铜芯铜护套矿藏绝缘电缆。
BTTVZ-4x(1x35),表明为:截面35mm2,4芯重型铜芯铜护套防腐外护套矿藏绝缘电缆。

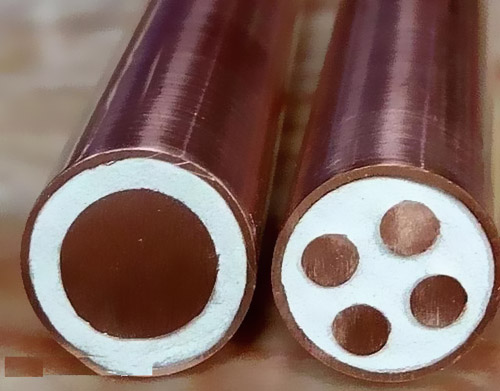

▲ BTTZ矿藏绝缘电缆断面

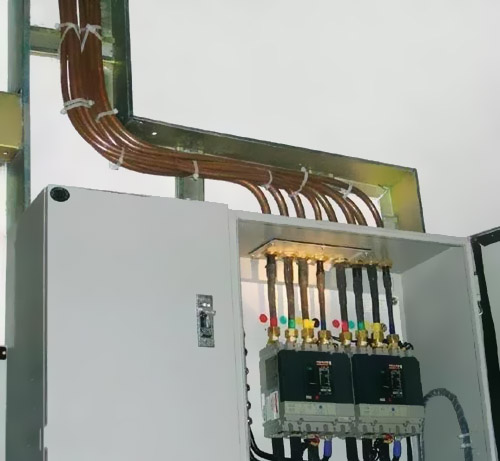

用在何处?
《住所修建电气设计规范》JGJ242-2011规则:
修建高度为100m或35层及以上的住所修建,用于消防设施的供电干线应选用(强制性)矿藏绝缘电缆。修建高度为50~100m且19~34层的一类高层住所修建,用于消防设施的供电干线应选用阻燃耐火线缆,宜选用(引荐性)矿藏绝缘电缆。
