高低压配电室电缆沟施工

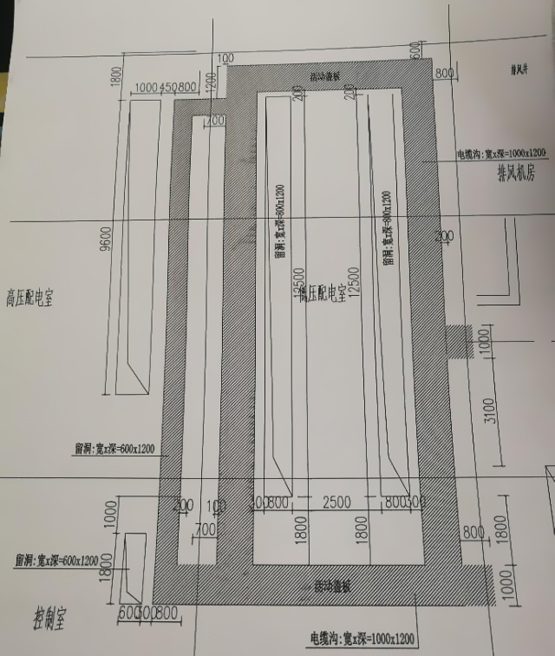

识图：暗影部分沟槽是放置电缆用，其上设置活动盖板。留洞方位是放置配电柜用，下面咱们依照图集对电缆沟和配电柜沟进行施工，尺度依照上图进行施工，电缆沟和配电柜沟宽度尺度有两种600mm和800mm，深度1200mm。沟与沟之间墙体厚度依照图纸进行施工。下面找了图集参照进行细部处理施工。

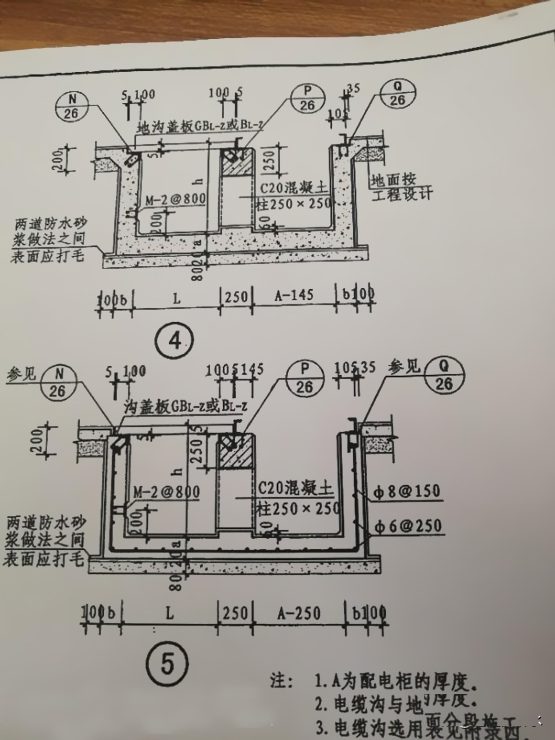

依据实践施工现场状况或规划要求选用钢筋混凝土电缆沟和素混凝土电缆沟。这儿咱们依照钢筋混凝土电缆沟施工。这儿留意配电柜厚度，一般取800mm，在施工放置配电柜沟时必定留意应减去250。放置预埋件确保槽钢焊接和和沟盖板檐口不被损坏。

上图中还有一点咱们可能读不明白 其实我也没看懂，C20混凝土柱250*250，这个怎么设置?距离多少?没说清楚，下面我专门查了一下电气图纸。

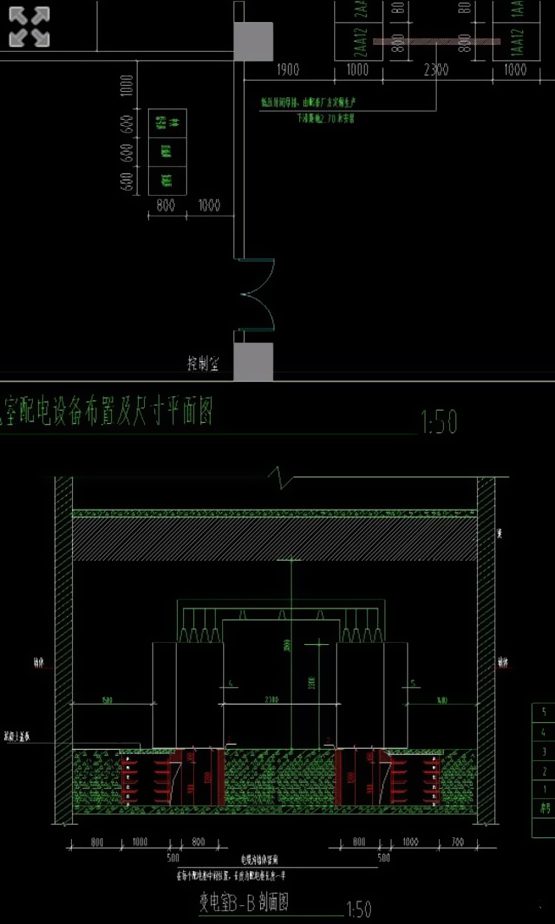

从此图可得知，电缆沟与配电柜中心墙体留洞，留置在中心方位，长度为配电柜一半，穿电缆足够了。

从这个电气图纸咱们能够看到，电缆支架许多，图会集那几个预埋件仍是不行，与电气工程师联络究竟要埋置多少或许不埋置后期二次选用化学螺丝进行施工。

这是复合树脂电缆沟盖板
